标准部署方案

方案目标

Section titled “方案目标”

简化版不使用 Docker Swarm，只部署单台 enterprise 应用节点，总计 4 台虚拟机：

  • 1 台 enterprise 节点承载 tier0-enterprise + EMQX
  • 2 台数据库节点组成 PostgreSQL + TimescaleDB 主从集群
  • 1 台 Witness 节点参与数据库监督、仲裁和故障切换

简化版目标是降低部署复杂度。代价是应用层和 EMQX 均为单点，只有数据库层保留 DB VIP + Witness 高可用。

规划 IP

Section titled “规划 IP”

以下 IP 为规划占位，实施前必须替换为现场真实网段。

类型 名称 规划 IP 说明
应用节点 ent-enterprise-01 10.60.10.11 单台 enterprise，承载 tier0-enterprise + EMQX
逻辑入口 DB VIP 10.60.20.10 数据库统一入口，只指向当前主库
数据库节点 ent-db-01 10.60.20.11 PostgreSQL + TimescaleDB 主库候选
数据库节点 ent-db-02 10.60.20.12 PostgreSQL + TimescaleDB 备库候选
仲裁节点 ent-db-witness-01 10.60.20.13 repmgr witness / 仲裁监督节点

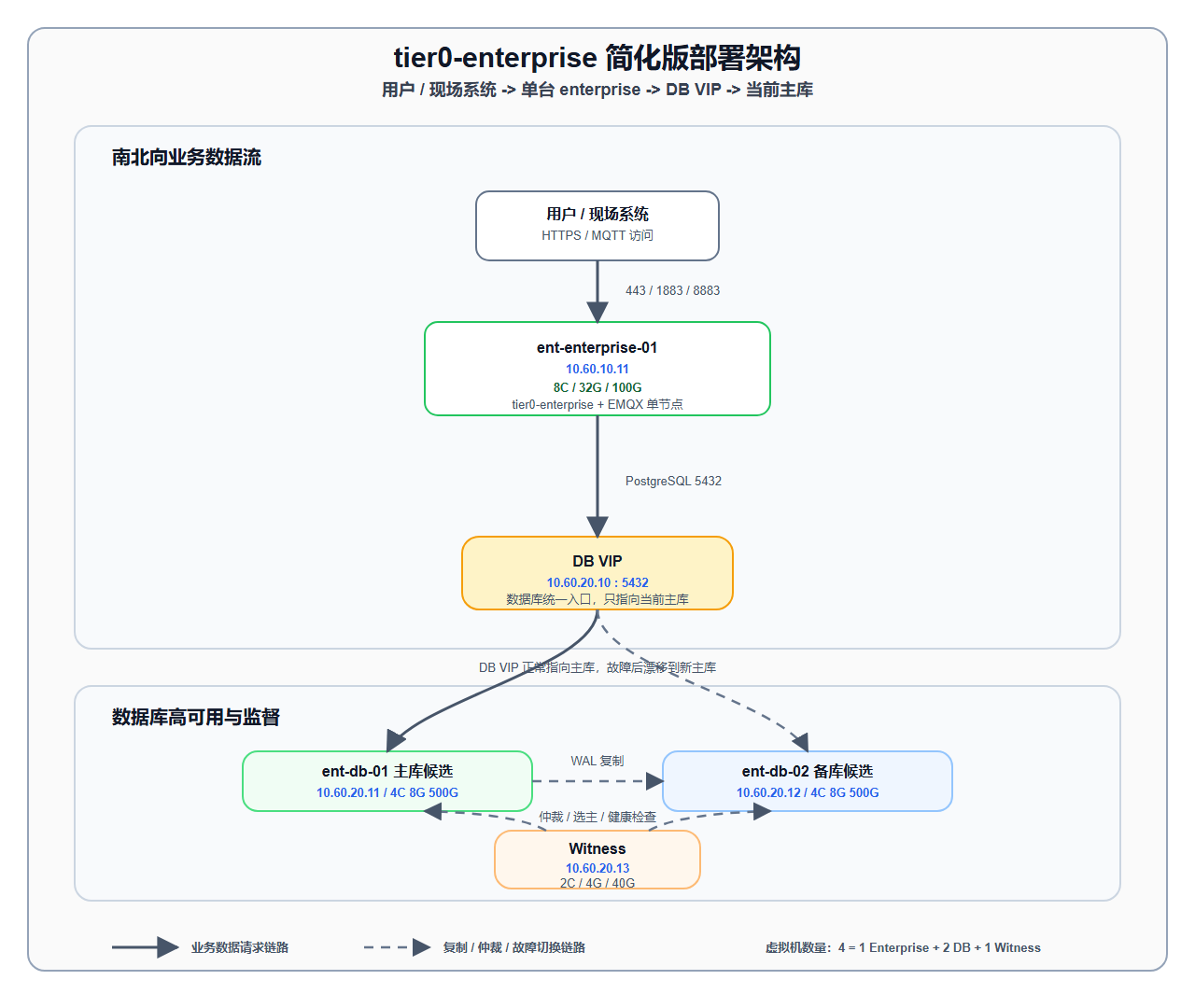

总体拓扑

Section titled “总体拓扑”

核心链路：

  • 业务访问路径：用户 / 现场系统 -> ent-enterprise-01 -> DB VIP -> 当前主库
  • tier0-enterprise 和 EMQX 均部署在 ent-enterprise-01
  • 数据库仍通过 DB VIP 访问，不直连 ent-db-01/02
  • Witness 只参与数据库仲裁、选主和健康检查，不进入业务访问链路

数据库监督与故障切换

Section titled “数据库监督与故障切换”
阶段 链路 说明
正常访问 ent-enterprise-01 -> DB VIP -> 当前主库 应用始终只连接 10.60.20.10:5432
正常复制 当前主库 -> 当前备库 PostgreSQL WAL 流复制
正常监督 DB-01/DB-02 -> Witness repmgrd 上报状态，Witness 参与仲裁
主库故障 备库 -> Witness 备库请求仲裁，避免脑裂
备库提升 备库 promote Witness 确认后，备库提升为新主库
VIP 漂移 DB VIP -> 新主库 10.60.20.10 绑定到新主库
应用恢复 ent-enterprise-01 -> DB VIP -> 新主库 应用连接池重连后恢复读写

节点配置清单

Section titled “节点配置清单”
节点 角色 vCPU 内存 存储 系统盘建议 数据盘建议 主要组件
ent-enterprise-01 单节点 enterprise 8 32G 100G 单块系统盘 / 100G 不单独拆分 tier0-enterprise、EMQX、Nginx/HAProxy 可选
ent-db-01 PostgreSQL/TSDB 主库候选 4 8G 500G / 80G /pgdata 360G、/pgwal 40G、/backup-staging 20G PostgreSQL、TimescaleDB、repmgr、keepalived
ent-db-02 PostgreSQL/TSDB 备库候选 4 8G 500G / 80G /pgdata 360G、/pgwal 40G、/backup-staging 20G PostgreSQL、TimescaleDB、repmgr、keepalived
ent-db-witness-01 Witness/仲裁监督 2 4G 40G / 40G 不单独规划 repmgr witness、监控 agent、审计日志

配置汇总清单

Section titled “配置汇总清单”
类别 数量 单台规格 小计 vCPU 小计内存 小计存储
enterprise 应用节点 1 8C / 32G / 100G 8C 32G 100G
PostgreSQL + TimescaleDB 节点 2 4C / 8G / 500G 8C 16G 1000G
Witness 节点 1 2C / 4G / 40G 2C 4G 40G
合计 4 - 18C 52G 1140G

换算：

  • 总虚拟机：4 台
  • 总 vCPU：18
  • 总内存：52G
  • 总存储：1.14T

连接方式清单

Section titled “连接方式清单”

运维访问

Section titled “运维访问”
目标 方式 端口 说明
所有虚拟机 ssh -i ~/.ssh/chen-rsa ops@<IP> 22/TCP 统一免密实施后使用；未实施前以现场账号为准
ent-enterprise-01 https://10.60.10.11 443/TCP 业务入口
DB VIP psql -h 10.60.20.10 -p 5432 5432/TCP 只允许 enterprise 节点和运维白名单访问

应用与 EMQX 端口

Section titled “应用与 EMQX 端口”
源 目标 端口 用途
用户 / 现场系统 ent-enterprise-01 80/TCP HTTP 入口或跳转 HTTPS，可选
用户 / 现场系统 ent-enterprise-01 443/TCP HTTPS 业务入口
设备 / 现场系统 ent-enterprise-01 1883/TCP EMQX MQTT 明文，可选
设备 / 现场系统 ent-enterprise-01 8883/TCP EMQX MQTT TLS，建议
设备 / 现场系统 ent-enterprise-01 8083/TCP MQTT WebSocket，可选
设备 / 现场系统 ent-enterprise-01 8084/TCP MQTT WebSocket TLS，可选
运维网段 ent-enterprise-01 18083/TCP EMQX Dashboard，仅允许运维白名单
ent-enterprise-01 DB VIP 5432/TCP PostgreSQL 业务访问

数据库与监督通信

Section titled “数据库与监督通信”
源 目标 端口 用途
ent-db-01 ent-db-02 5432/TCP PostgreSQL WAL 流复制
ent-db-02 ent-db-01 5432/TCP 故障恢复后反向复制
ent-db-01/02 ent-db-witness-01 5432/TCP repmgr metadata / witness 通信
ent-db-01 ent-db-02 VRRP DB VIP 漂移，需允许协议 112

服务部署建议

Section titled “服务部署建议”

enterprise 应用节点

Section titled “enterprise 应用节点”
  • 不部署 Docker Swarm
  • tier0-enterprise 和 EMQX 部署在同一台 ent-enterprise-01
  • ent-enterprise-01 是应用层单点，故障时需要人工恢复或从备份重建
  • 节点只有 100G 单系统盘，不适合承载长期业务数据
  • tier0-enterprise 业务数据必须进入 PostgreSQL/TimescaleDB
  • 如有上传、导入导出、报表等文件，可保存在本机并纳入备份；如果后续要扩展为标准版，应迁移到 NFS/NAS 或对象存储

EMQX 单节点

Section titled “EMQX 单节点”
  • EMQX 在简化版中为单节点有状态服务
  • 数据目录固定在 ent-enterprise-01 本地盘，例如 /data/emqx
  • 配置、证书、插件、规则引擎配置需要纳入备份
  • 不提供消息层高可用；如不能接受 EMQX 单点，应使用标准版三节点 EMQX 集群模式

PostgreSQL + TimescaleDB

Section titled “PostgreSQL + TimescaleDB”
  • PostgreSQL：16 或现场认证版本
  • TimescaleDB：选择与 PostgreSQL 主版本匹配的稳定版本
  • 主从复制：物理流复制
  • 故障切换：repmgrd + witness
  • 数据库入口：DB VIP
  • 连接池：可在 ent-enterprise-01 部署 PgBouncer，避免数据库连接数过高

Witness

Section titled “Witness”
  • Witness 只放 repmgr witness 元数据和监督逻辑
  • Witness 不承载业务 SQL
  • Witness 故障不影响当前主库继续服务，但会降低自动切换可信度

端口与防火墙基线

Section titled “端口与防火墙基线”
端口/协议 放行范围 用途
22/TCP 运维网段到 4 台 VM SSH
80/TCP 用户网段到 ent-enterprise-01 HTTP 跳转或内网明文入口
443/TCP 用户网段到 ent-enterprise-01 HTTPS 业务入口
1883/TCP 设备 / 现场系统到 ent-enterprise-01 EMQX MQTT 明文，可选
8883/TCP 设备 / 现场系统到 ent-enterprise-01 EMQX MQTT TLS，建议
8083/TCP 设备 / 现场系统到 ent-enterprise-01 EMQX WebSocket，可选
8084/TCP 设备 / 现场系统到 ent-enterprise-01 EMQX WebSocket TLS，可选
18083/TCP 运维网段到 ent-enterprise-01 EMQX Dashboard，仅白名单
5432/TCP enterprise 到 DB VIP；DB/Witness 内部互通 PostgreSQL / repmgr
112/VRRP DB 节点间 DB VIP 漂移
9100/TCP 监控系统到 4 台 VM node exporter，可选

高可用能力与故障边界

Section titled “高可用能力与故障边界”
故障场景 预期行为 业务影响
ent-enterprise-01 故障 应用和 EMQX 均中断，需要人工恢复或从备份重建 应用层整体中断
当前数据库主库故障 备库经 Witness 仲裁后提升，DB VIP 漂移 秒级到分钟级写入中断，应用需重连
数据库备库故障 主库继续服务，复制中断告警 无直接业务中断，但失去数据库热备
Witness 故障 当前主库继续服务，自动切换能力下降 无直接业务中断，需优先恢复
DB VIP 漂移失败 数据库实际已切主但入口不可达 业务中断，需手动绑定 VIP

上线前检查清单

Section titled “上线前检查清单”
检查项 通过标准
4 台 VM 主机名固定 hostnamectl 与规划一致
统一 SSH 可用 运维终端可免密访问 4 台 VM
时间同步 4 台 VM 时间偏差小于 1s
防火墙放行 第 9 节端口按范围放行
enterprise 服务正常 tier0-enterprise 健康检查通过
EMQX 状态确认 EMQX 节点、监听端口和持久化目录正常
enterprise 磁盘水位正常 / 使用率低于 70%，日志和缓存清理策略已配置
DB 主从正常 repmgr cluster show 主备和 witness 正常
DB VIP 正常 enterprise 节点连接 10.60.20.10:5432 成功
主库故障演练 备库可提升，DB VIP 可漂移
备份恢复演练 可从备份恢复到测试库

实施顺序

Section titled “实施顺序”
  1. 创建 4 台 VM，固定主机名、IP、时间同步和 SSH
  2. 初始化系统基线、防火墙、磁盘挂载和内核参数
  3. 在 ent-enterprise-01 部署 tier0-enterprise
  4. 在 ent-enterprise-01 部署单节点 EMQX
  5. 部署 PostgreSQL + TimescaleDB 主备
  6. 部署 repmgr witness、repmgrd 和 DB VIP 漂移脚本
  7. 执行连通性、EMQX 恢复、数据库故障切换、备份恢复和巡检验证
  8. 固化运行文档、账号凭据归档和日常巡检任务

风险与待确认项

Section titled “风险与待确认项”
  • 简化版应用层是单点，ent-enterprise-01 故障会导致业务整体不可用
  • 简化版 EMQX 是单点，不能提供消息层高可用
  • ent-enterprise-01 只有 100G 单系统盘，必须控制日志、缓存、附件和临时文件
  • 如后续需要应用层或 EMQX 高可用，应切换到标准版
  • 数据库 RPO/RTO 未确认，当前方案按主从自动切换设计，不能承诺零数据丢失
  • DB VIP 漂移脚本需要在现场验证，特别是虚拟化平台是否允许 VRRP
